LC-880多功能動平衡儀2022-01-05
LC-880多功能動平衡儀
  • 產品名稱: LC-880多功能動平衡儀
  • 產品編號:
  • 產品型號:
  • 產品品牌: 龍城國際
  • 速度: (V)(有效值)0.1—199.9 mm/s
  • 加速度: (A) (單峰值)0.1—199.9 m/s²
  • 位移: (D)(峰-峰值)1—1999um
  • 精 度: 誤差范圍±5%
  • 頻率范圍:
  • 規格尺寸: 88(H)×53(W) ×25(T)mm 含磁座
  • 供電: 電池

一、?產品概述

LC-880多功能動平衡儀,是專門針對旋轉設備動平衡而設計的,用于現場設備動平衡矯正使用,在此之上,系統支持,點檢功能,故障診斷功能。

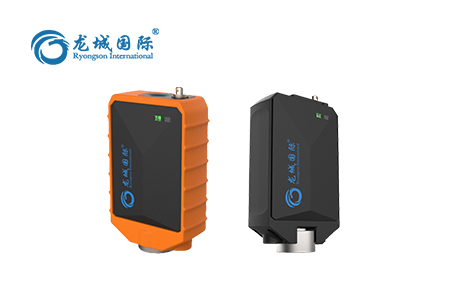

LC-880多功能動平衡儀

圖 1動平衡儀


二、?產品功能


1. 單面動平衡


具有單面、雙面動平衡能力,可適合不同種類轉子的現場平衡。可以在現場迅速判斷機械設備運行狀態,分析出機械設備是否存在動平衡不良故障。如果存在,則可以利用系統提供的試重法或影響系數法進行動平衡校正,系統將自動解算出加(減)配重的質量大小和角度。許多情況下,一次動平衡校正就可以去除轉子(軸系)90%以上的不平衡。

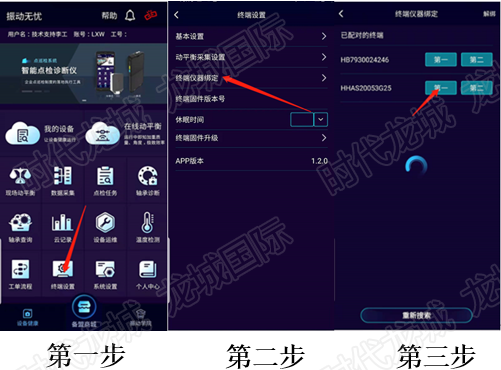

1)?設備連接操作

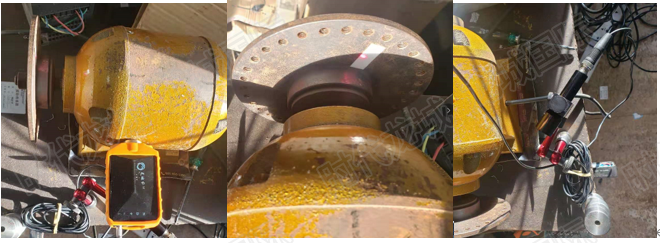

設備旋轉體上貼上反光貼、LC-880多功能動平衡儀開機,水平吸附在電機負載側,連接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備,點擊第 一進行綁定。


動平衡儀設備綁定步驟

動平衡儀設備綁定步驟

圖 2設備綁定步驟

終端設置——終端設置綁定——第 一


2)?動平衡操作步驟

點擊現場動平衡、單面動平衡、輸入相應的參數、下一步、開啟電機并點開始。


轉子配置

圖?3轉子配置


現場動平衡——單面動平衡——輸入轉子信息——下一步——開始——下一步


3)?配置試重

等待手機提示停止后關閉電機,根據提示在0度配置4.57g,點擊下一步啟動電機。


配置試重

圖 4配置試重

配重——輸入配重——下一步


4)?一次配重

點擊開始等待其自動停止后關閉電機取下試重,點擊下一步,根據提示5.4度位置配置1.47g,點擊開始啟動電機。


配重

圖 5 第 一次配重

開始——下一步——配重——開始

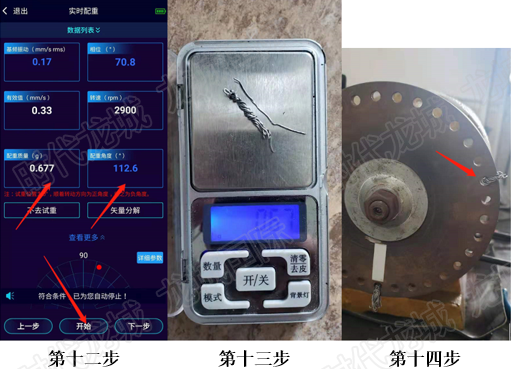

5)?二次配重


二次配重

圖 6二次配重

開始——配重


點擊開始等待手機停止后關閉電機,在112度配置0.67g,點擊開始并開啟電機。

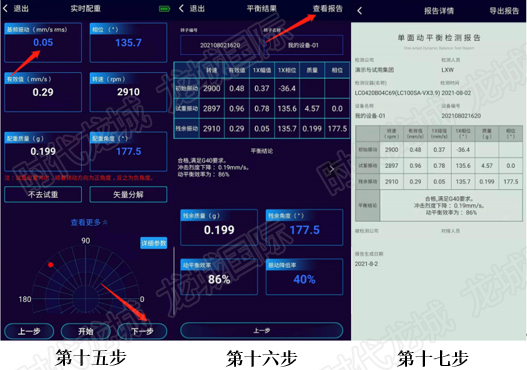

6)?平衡結果

點擊開始等待手機提示停止后關閉電機,此次平衡結果是0.05mm/s。點擊下一步查看平衡結果,點擊查看報告可看到平衡結論,導出平衡結果。


平衡結果

圖 7平衡結果

下一步——查看報告——導出報告

2.?滑塊動平衡

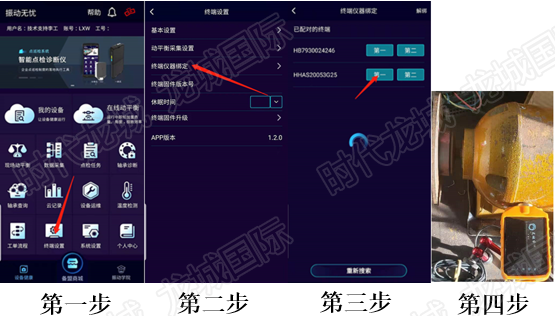

1)?設備連接操作

設備旋轉體上貼上反光貼、LC-880多功能動平衡儀開機,水平吸附在電機負載側,連接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備,點擊第 一進行綁定。


動平衡儀設備綁定步驟

動平衡儀設備綁定步驟

圖 8設備綁定步驟

終端設置——終端設置綁定——第 一

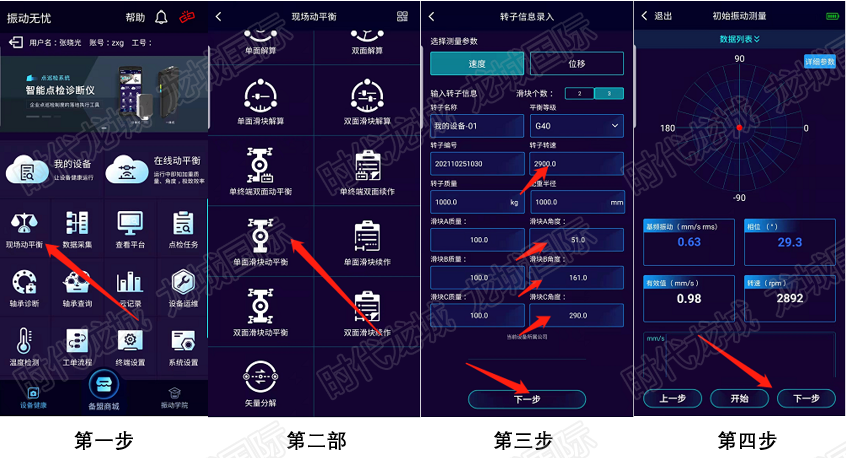

2)?動平衡操作步驟

點擊現場動平衡、單面滑塊動平衡、輸入相應的參數、下一步、開啟電機并點開始。


動平衡操作

圖 9動平衡操作

現場動平衡——單面滑塊動平衡——輸入轉子信息——下一步——開始——下一步


3)配置角度

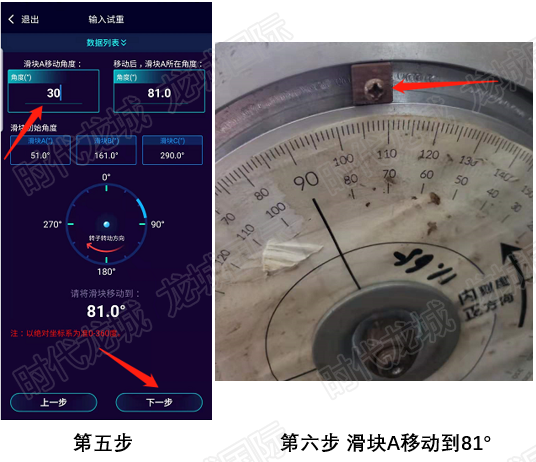

等待手機提示停止后關閉電機,根據提示滑塊A移動到76°,點擊下一步啟動電機。


輸入試重

圖 10輸入試重

滑塊A輸入角度——下一步——移動滑塊A到81°

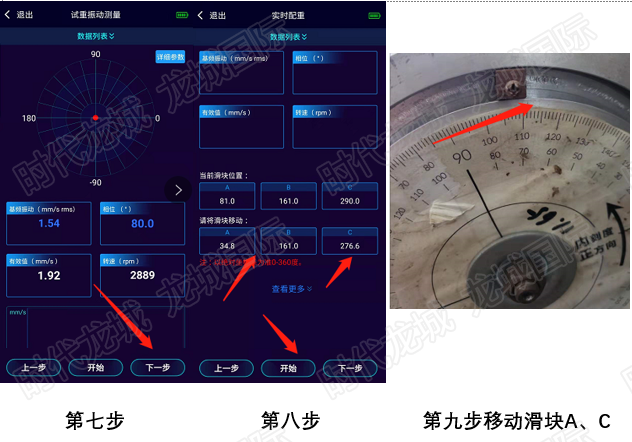

4)?試重測量

點擊開始進入試重測量,等待其自動停止后,點擊下一步,根據提示移動滑塊A、C到相應位置


圖 11

圖 11

下一步——開始——移動滑塊

5)?平衡結果

點擊開始等待手機提示停止后關閉電機,此次平衡是0.25mm/s。點擊下一步查看平衡結果,點擊查看報告可看到平衡結論,導出平衡結果。


平衡結果

圖 12平衡結果

下一步——查看報告——導出報告


3.?故障診斷


可進行振動、溫度測量,現場觀測波形、頻譜,還可以將每臺設備的工藝量、觀察量手工錄入,做到對每一臺機器的運行狀態都了如指掌。


1)?設備鏈接

LC-880多功能動平衡儀開機,水平吸附在電機負載側,鏈接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備,點擊 第 一進行綁定。


動平衡儀設備綁定

圖 13設備綁定

終端設置——終端設置綁定——第 一

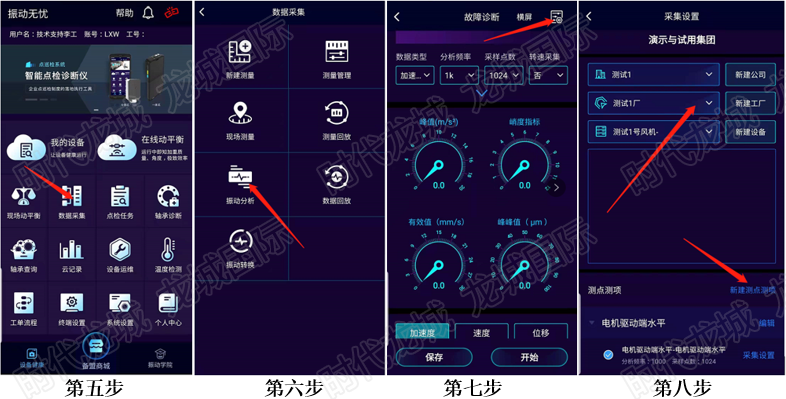

2)?故障診斷操作過程

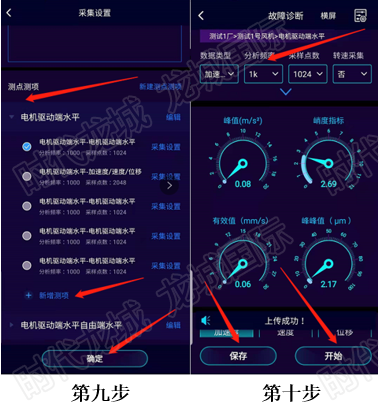

APP首頁、數據采集、振動分析、故障診斷右上角,采集設置可選擇/創建公司,工廠,設備、測點、測向,點擊確定進入故障診斷可選擇數據類型、分析頻率、采樣點數,點擊開始等數據穩定后保存即可。


故障診斷操作

故障診斷操作

圖 14故障診斷操作

數據采集——振動分析——右上圖標——采集設置——開始采集——保存


3)?數據回放

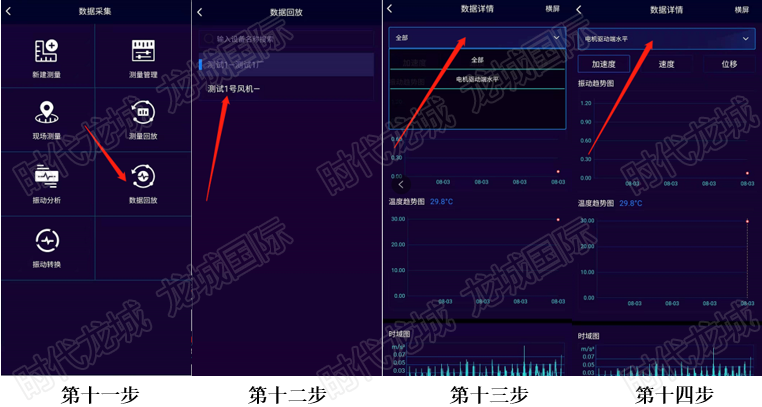

數據采集界面,點擊、數據回放、測試一號風機、選擇相對應的測點即可看到結果。


數據回放

圖 15數據回放

數據回放——點擊采集設備——全部——電機驅動端水平

4.?軸承診斷


軸承狀態結論清晰直觀:直接按綠、黃、紅來指示,同時配以文字說明,如:潤滑不良等直接文字提示。


1)?設備鏈接

LC-880開機,水平吸附在電機負載側,鏈接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備,點擊第 一進行綁定。


設備連接

圖 16設備連接

終端設置——終端設備綁定——第 一


2)?軸承診斷操作步驟

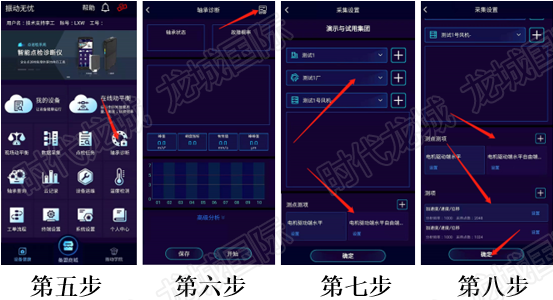

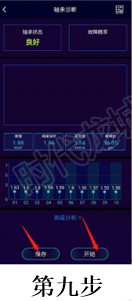

APP首頁、軸承診斷、右上角可選擇/創建公司、工廠、車間、設備、測點、測向,根據實情選擇對應的測點測向點擊確定,進入軸承診斷界面點擊開始等待其診斷結果即可。


軸承診斷操作步驟

軸承診斷操作步驟

圖 17軸承診斷操作步驟

軸承診斷——右上——采集設置——開始 采集——保存

5.?點檢任務


LC880無線振動點巡檢儀功能強大,能進行振動、溫度測量,現場觀測波形、頻譜,還可以將每臺設備的工藝量、觀察量手工錄入,做到對每一臺機器的運行狀態都了如指掌,讓您的工作更方便快捷,準確到位。


1)?設備鏈接

LC-880開機,水平吸附在電機負載側,鏈接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備,點擊第 一進行綁定。


設備連接

圖 18設備連接

終端設置——終端設備綁定——第 一


2)?點檢任務操作步驟

點檢任務下載

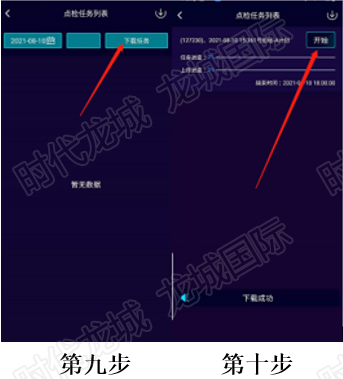

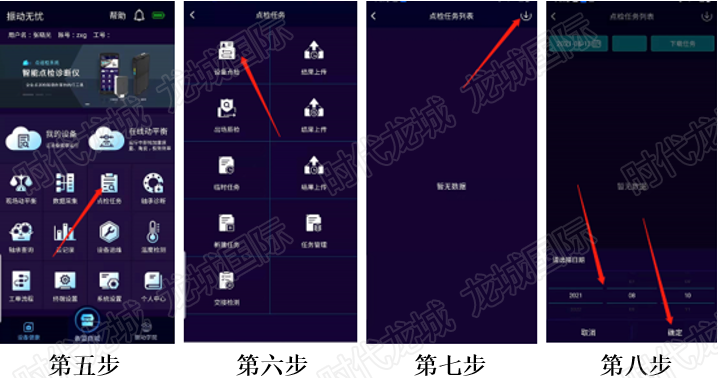

APP首頁,點檢任務、設備點檢、右上、選擇日期、確定、下載任務。


點檢任務下載

點檢任務下載

圖 19點檢任務下載

點檢任務——設備點檢——右上——確定——下載


點檢任務操作

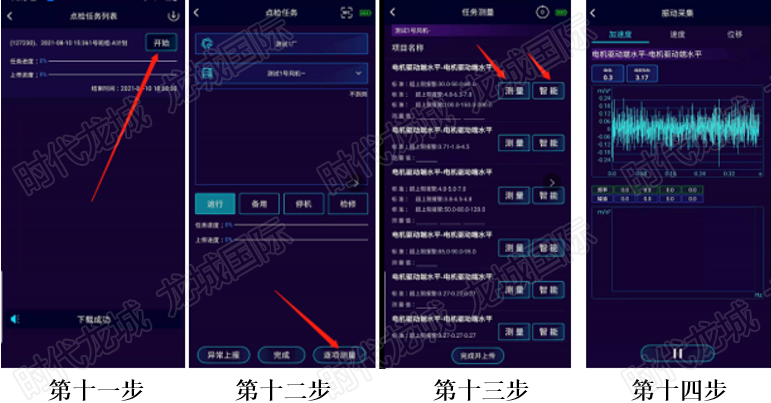

開始、逐步測量、測量/智能、完成上傳、完成、確定。


點檢任務操作

點檢任務操作

圖 20點檢任務操作

開始——逐步測量——測量——完成上傳——完成——確定


三、?技術參數


表 1 LC-880多功能動平衡儀技術參數


LC-880多功能動平衡儀技術參數


表 1?LC-880多功能動平衡儀技術參數


LC-880多功能動平衡儀技術參數
