設備類型：提升機
故障：二級扇形齒出現偏心現象。

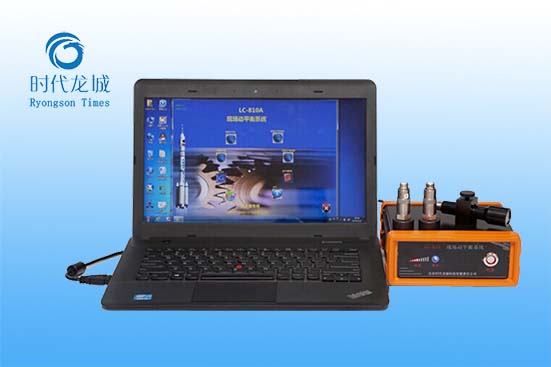

應用儀器： LC810現場動平衡系統
項目類型：離線檢測
故障描述：
一級嚙合頻率誤差不合理，二級扇形齒出現偏心現象。
故障分析與診斷：
1線入窯提升機，廠商弗蘭德
型號：B3DH10
編號：45030408610002
測點為其高速軸水平方向。
高速軸垂直方向。
此齒輪箱的嚙合頻率是：轉速/60×齒數=25Hz×18=450Hz左右

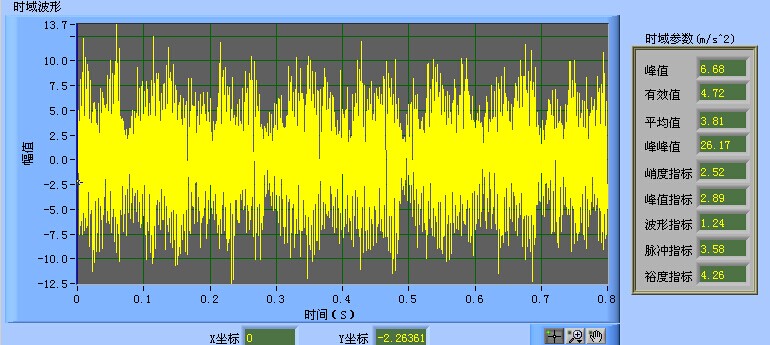

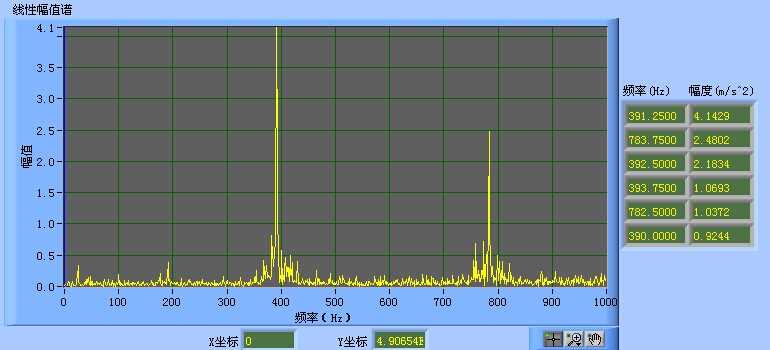

測點輸入軸水平

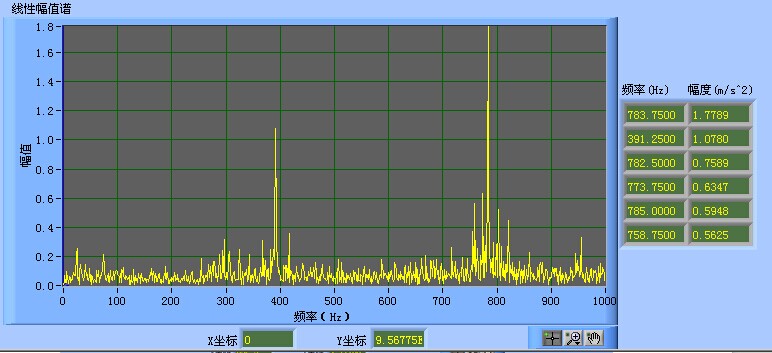

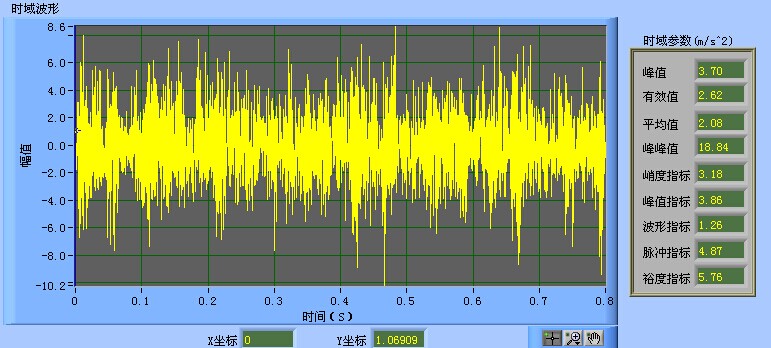

測點輸入軸垂直
|
加速度 |
峭度指標 |
峰值 |
一級嚙合頻率 |
二級嚙合頻率 |
|
水平測點 |
2.5 |
6.68 |
423---450 |
393 |
|
垂直測點 |
3.18 |
3.7 |
423---450 |
393 |
故障解決：
數據采集一級嚙合頻率誤差是輸入轉速達不到1500轉，應該是在1410轉左右。相應二級嚙合頻率存在同樣的誤差。二級齒的嚙合頻率二倍比較大，判斷二級扇形齒出現偏心現象。
