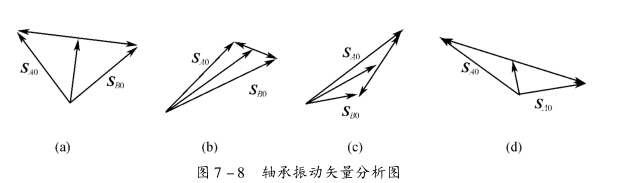

??? 上一次我們講了兩平面動平衡初始振動矢量分析的意義，下面我們來舉個軸承振動矢量分析的例子詳細理解下什么是振動矢量的分析。先看下圖：
?
?
?
?
?
??? 由上圖可知當兩軸承的初始振幅SA0和SB0的大小基本相同，相位角差約90o，矢量分解如圖所示。這是一種比較普遍的情況，力偶合靜不平衡同時存在，所產生的振動大小接近。試加重必須在兩個校正平面上進行。可以一個平面一個平面的試加，進行試驗運轉，計算在兩個平面的校正質量和大小和角度。也可以根據轉子的結構確定在來年各個平面上對稱和反對稱試加配重組的比例，在兩個平面上試加同相位試驗配重做為一次試驗原則，在兩個平面上試加反相位試重作為另一側試驗運轉，然后計算兩個平面的校正配重。
?
??? 當兩軸承的初始振幅SA0和SB0的大小接近，相位差很小，如圖。顯然這種情況的反對稱振動很小，對稱振動分量是主要的。這說明振動主要是靜不平衡引起的。故在動平衡中，只需要在轉子上加對稱校正配重就可以消除軸承的振動，達到平衡的要求。
?
?
??? 就講到這里吧，還有兩種情況下次再來講解，感謝關注 www.jpyqw.cn 或撥打**電話：400-6616-001 北京時代龍城科技有限責任公司專業團隊竭誠為您服務！
